| 機種名 |
NPM-D3A |
基板
尺寸 |
雙軌式 |
L50mm × W50mm ～ L510mm × W300mm |
| 單軌式 |
L50mm × W50mm ～ L510mm × W590mm |
基板替換
時間 |
雙軌式 |
0s※ ※循環時間為3.6s以下時不能為0s。 |
| 單軌式 |
3.6s※ ※選擇短型規格傳送帶時 |
| 電源 |
三 相 AC 200, 220, 380, 400, 420, 480V 2.7kVA |
| 空壓源※2 |
0.5MPa, 100L /min（A.N.R.） |
| 設備尺寸※2 |
W832mm × D2652mm ※3 × H1444mm ※4 |
| 重量 |
1680kg （只限主體:因選購件的構成而異。 ） |

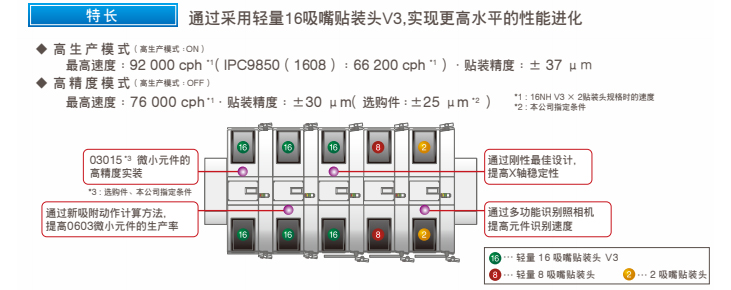

| 貼裝頭 |
輕量 16 吸嘴貼裝頭 V3 （每貼裝頭）※5 |
輕量8吸嘴貼裝頭 |
2吸嘴貼裝頭（每貼裝頭） |
| 高生產模式「ON」 |
高生產模式「OFF」 |
| 最快速度 |
46 000cph（0.078s /芯片 ） |
38 000cph（0.095s /芯片 ） |
21 500 cph（0.167 s / 芯片） |
5 500 cph（0.655 s / 芯片）
4 250 cph（0.847 s / QFP） |
| 貼裝精度（ Cpk ≧1 ） |
± 37μ m /芯片 |
± 30μ m /芯片（ ± 25μ m / 芯片※6） |
±30 μm / 芯片
±30 μm / QFP □12 mm ～ □32 mm
±50 μm / QFP □12 mm 以下 |
±30 μm / QFP |
| 元件尺寸 |
0402芯片 ※7 ～ L6 × W6 × T3 |
03015※7 ※8 / 0402芯片 ※8 ～ L6 × W6 × T3 |
0402 芯片※7
～ L 32 × W 32 × T 12 |
0603 芯片
～ L 100 × W 90 × T 28 |
元件
供給 |
編帶 |
編帶寬 ： 4 / 8 / 12 / 16 / 24 / 32 / 44 / 56mm |
編帶寬：4 ～ 56 / 72 / 88 / 104 mm |
| Max.68品種（4、8mm編帶、小卷盤） |
| 桿狀 |
—— |
Max.16品種（單式桿狀供料器） |
| 托盤 |
—— |
Max.20品種（1臺托盤供料器） |
※速度、檢查時間及精度等值 ，會因條件而異。
※詳細請參照《規格說明書》。
※1：由于基板傳送基準不同，不可與 NPM(NM-EJM9B )、NPM-W(NM-EJM2D) 、 NPM-W2(NM-EJM7D)雙軌規格直接連接。
※2：只限主體
※3：托盤供料器安裝時D尺寸2 683 mm, 交換臺車安裝時D尺寸2 728 mm
※4：顯示器、信號塔、天頂風扇蓋除外。
※5：輕量16 吸嘴貼裝頭V2也可安裝
※6：±25μm貼裝對應是選購件。（本公司指定條件）
※7：03015/0402芯片，需要專用吸嘴和編帶供料器
※8：03015貼裝對應是選購件。（本公司指定條件: 貼裝精度 ±30μm/芯片 ）
|
