松下貼片機 NPM-WX,WXS

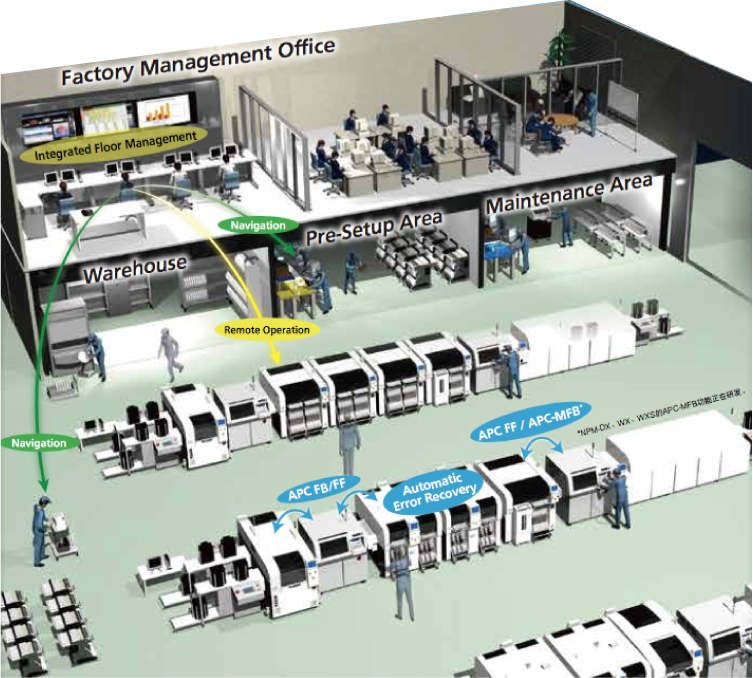

自主功能實現穩定運轉·自主型生產線控制

APC系統、自動恢復選購件

省人化·運轉率提升·集中控制

車間管理系統、遠程操作選購件

抑制人工作業的參差不齊導航、自動化小產品

供料器準備導航、元件供給導航、自動化小產品

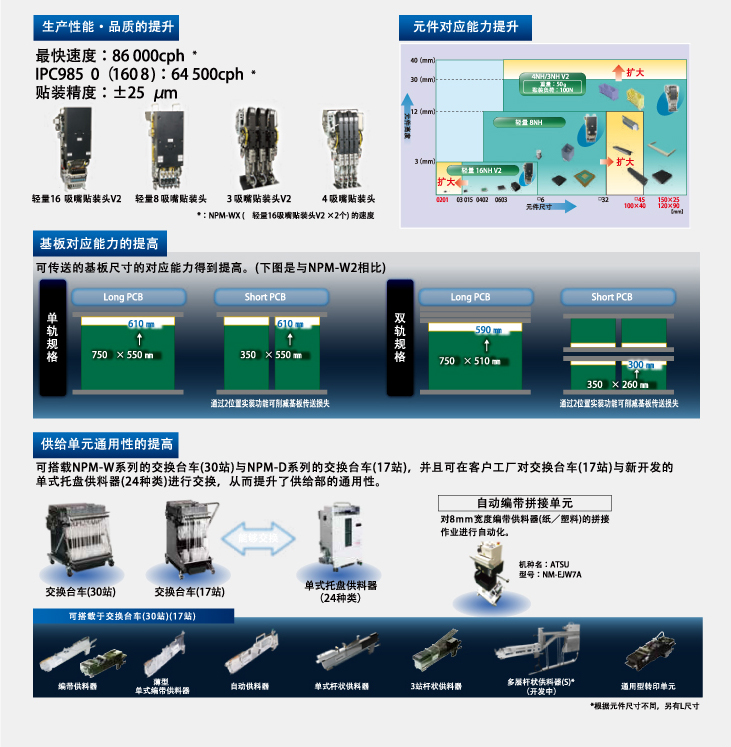

基本性能的進化

·生產性能·品質的提升

·基板對應能力的提高

·元件對應能力提升

·供給單元通用性的提高

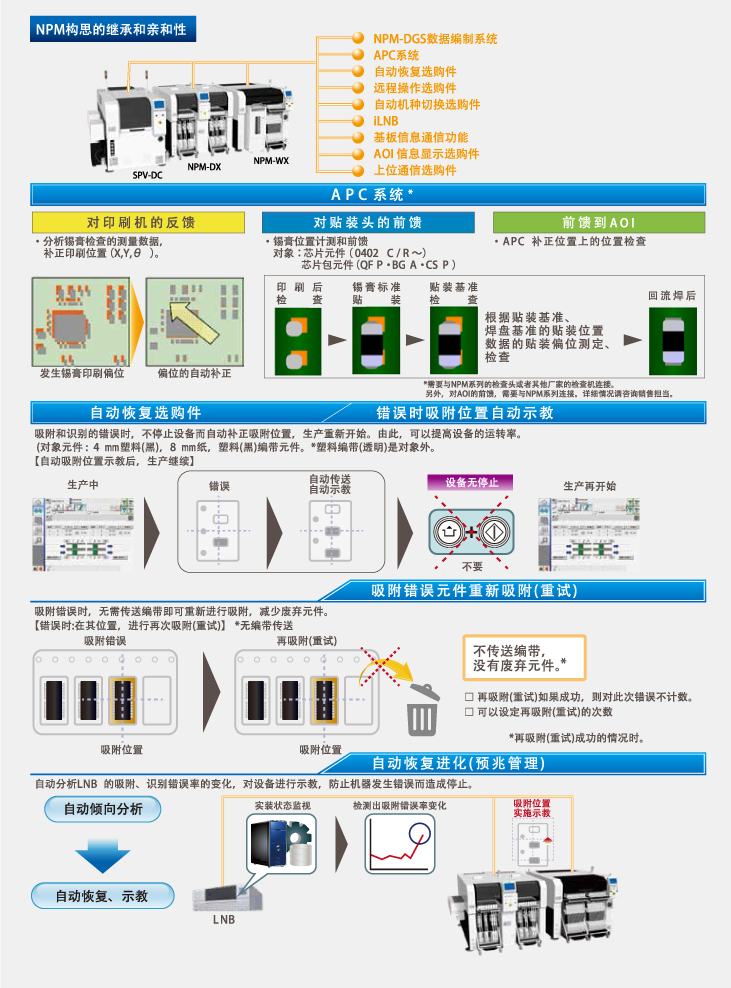

提升實際產能

·APC系統

·吸附錯誤元件重新吸附（重試）

·自動恢復選購件·錯誤時吸附位置自動示教

·自動恢復進化（預兆管理）

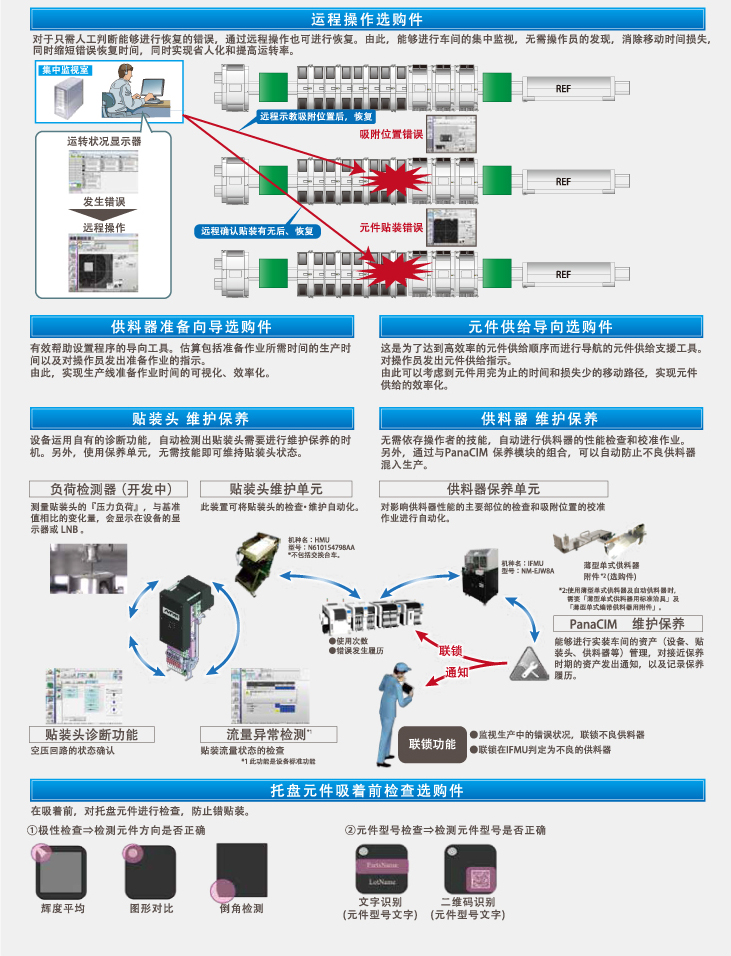

減少對人工作業的依存

·運程操作選購件

·元件供給導向選購件

·供料器維護保養

·供料器準備向?qū)нx購件

·貼裝頭維護保養

·托盤元件吸著前檢查選購件

機種名		NPM-WX	NPM-WXS
基板尺寸	單軌	整體實裝：L50mm×W50mm ～L750mm×W610mm 2個位置實裝：L50mm×W50mm ～L350mm×W610mm
	雙軌	雙軌傳送（整體）：L50mm×W50mm ～L750mm×W300mm 雙軌傳送（2個位置）：L50mm×W50mm ～L350mm×W300mm
		單軌傳送（整體）：L50mm×W50mm ～L750mm×W590mm 單軌傳送（2個位置）：L50mm×W50mm ～L350mm×W590mm
電源		三相 AC 200，220，380，400，420，480 V 3.0kVA	三相 AC 200，220，380，400，420，480 V 2.1kVA
空壓源 ※1		Min.0.5 Mpa、200 L/min （A.N.R)
設備尺寸		W1410mm※2×D2570mm※3×H1444mm※4
重量		2 740kg（只限主體：因選購件的構成而異）	2 660kg（只限主體：因選購件的構成而異）
貼裝頭		前后2貼裝頭	1貼裝頭（后側照相機是選購件）
元件供給	編帶	編帶寬： 4 ～56/72/88/104mm
		前后17站交換臺車規格：Max.136品種(4,8mm編帶）
	桿狀	前后17站交換臺車規格 Max.32品種(單式桿狀供料器）	前后17站交換臺車規格 Max.16品種※5(單式桿狀供料器）
	托盤	單側托盤規格：Max.24品種,前后托盤規格：Max.48品種

貼裝頭	輕量16吸嘴貼裝頭 V2 （每貼裝頭）	輕量8吸嘴貼裝頭（每貼裝頭）	4吸嘴貼裝頭（每貼裝頭）	3吸嘴貼裝頭 V2 （每貼裝頭）
最快速度	43 000 cph （0.084 s/芯片)	23 000 cph （0.155 s/芯片)	8 400 cph （0.429 s/芯片) 7 800 cph （0.462 s/QFP 供料器) 7 100 cph （0.507 s/QFP 托盤)※8	9 400cph （0.383 s/芯片) 7 300cph （0.493 s/QFP 供料器) 6 350cph （0.567 s/QFP 托盤)※9
貼裝精度（Cpk≥1）	±25μm/芯片	±25μm/芯片 ±40μm/QFP 匚 12mm以下 ±25μm/QFP 匚 12mm～匚32mm	±20μm/QFP	±20μm/QFP
元件尺寸	0201元件※6※7/ 03015元件※6 0402元件※6～L6×W6×T3	0402元件※6～ L45×W45×T12 or L100×W40×T12	0603元件～ L120×W90×T40 or L150×W25×T40	0603元件～ L120×W90×T40 or L150×W25×T40

※貼裝速度以及精度等值，會因條件而異。
※詳細請參照《規格說明書》。

※1：只限主體
※2：兩側延長傳送帶(300mm）貼裝時W尺寸為2010mm
※3：交換臺車安裝時D尺寸
※4：顯示器、信號塔、天頂風扇蓋除外
※5：在NPM-WXS的后側交換臺車，不可使用桿狀供料器
※6：0201/03015/0402元件需要專用吸嘴和專用編帶供料器
※7：0201元件貼裝對應是選購件。（本公司指定條件）
※8：是匚20mm以下的QFP時的情況
※9：是匚28mm以下的QFP時的情況

機種切換性能·自動機種切換選購件

M2M·iLNB※（型號：NM-EJS5B）

基板信息通信功能 AOI信息顯示選購件

數據編制系統·NPM-DGS
（型號：NM-EJS9A）

離線相機單元（選購件）

元件校對選購件·支援站

公開界面·上位通信選購件
